隨著鐵礦石資源開發的逐步擴展，海濱含鐵砂礦逐漸受到研究單位和企業的重視。海濱含鐵砂礦的開發有其優勢，即原礦粒度在-5mm以下，省去了破碎工段作業，可大幅降低企業建廠的投資成本。此外，海濱鐵砂礦依海開采，技術簡單，也無需考慮尾礦庫問題。印度尼西亞、菲律賓、馬來西亞等國家擁有大量此類資源，由于距離我國較近，海運成本低廉，可作為我國鐵礦石資源的重要補充和來源之一。
對原礦TFe品位為30.52%的印度尼西亞某海濱鐵砂礦，進行了礦石性質和可選性研究，以期對此類資源的開發進行評價。
一、礦石性質
（一）原礦化學分析。結果見表1。

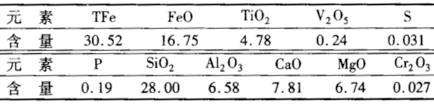

表1 原礦主要化學組成 %
從表1可見，原礦Fe品位30.52%，FeO16.75%，Ti品位以TiO2計含量為4.78%，V2O50.24%。
（二）原礦礦物組成。巖礦鑒定結果表明，主要金屬礦物為釩鈦磁鐵礦，另含少量赤鐵礦化磁鐵礦和褐鐵礦；非金屬礦物主要為輝石、長石、角閃石、黑云母、石英等。各類礦物含量見表2。

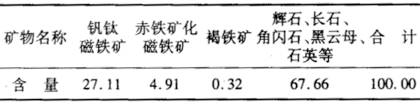

表2 礦石的礦物組成 %
（三）原礦粒度分析。其結果見表3。

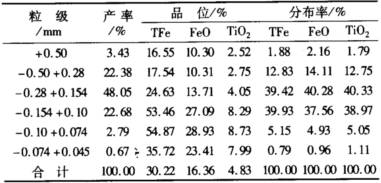

表3 原礦粒度分析結果
（四）原礦主要鐵礦物的單體解離度。其測定結果見表4。

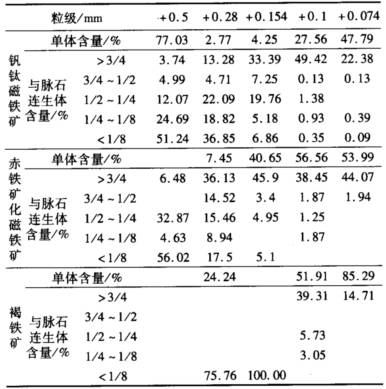

表4 原礦主要鐵礦物的單體解離度測定結果
從表4可看出，+0.074mm級別釩鈦磁鐵礦、赤鐵礦化磁鐵礦和褐鐵礦的單體分別為77.03%，53.99%，85.29%。如果單體和>3/4連生體合并統計，則分別為99.41%，98.06%，100.00%。由此可見，該礦的自然單體解離度較好。
經對礦樣分析測定，礦樣中磁鐵礦自然單體解離度高，半自型－他型顆粒，有15%的磁鐵礦有不同程度的赤鐵礦化，褐鐵礦占鐵礦物的1%，脈石礦物結晶度好。
二、試驗流程
（一）直接拋尾試驗
由于該礦的自然單體解離度較好，可直接進行磁選拋尾，減少球磨機處理物料量。磁選設備采用XCRS－74型φ400×300鼓形濕法弱磁選機。隨著磁場強度的增加，精礦產率也迅速增加，鐵回收率也迅速提高，當磁場強度達62.30kA/m時，鐵回收率達94%左右。而隨著磁場強度由44.50kA/m增加到62.30kA/m，鐵精礦品位由42.12%下降到39.07%，之后穩定在38%以上。鐵精礦含TiO2也隨磁場強度的增加而降低，TiO2回收率逐步增加。
由直接拋尾試驗結果表明，雖然本試驗礦樣的自然單體解離度較好，但是不經過磨礦直接磁選無法獲得較高品位的商品鐵精礦(TFe≥56.0%)。
（二）磨礦細度試驗
試驗流程見圖1。在弱磁選1次粗選、1次精選，磁場強度分別為125.0kA/m，111.5kA/m的條件下，進行了不同磨礦細度試驗。磨礦細度試驗結果見圖3。當磨礦細度-0.074mm占80%左右時，精礦Fe技術指標較佳。此時鐵精礦產率45%左右，TFe品位57.50%～58.00%，TiO2含量9.10%左右，TFe回收率86%左右，TiO2回收率87%左右。
（三）磁場強度試驗
在磨礦細度-0.074mm占80%左右的條件下，改變磁場強度進行磁選試驗。其中1次精選磁場強度為粗選磁場強度的0.9倍。在磨礦細度-0.074mm占80%，1次粗選、1次精選磁場強度分別為125.0kA/m，111.5kA/m左右時，較佳指標為精礦TFe品位58.04%，回收率86.27%，TiO2含量9.20%，TiO2回收率87.00%。
三、結論
（一）印度尼西亞某含鐵海濱砂礦TFe品位為30.52%，TiO2品位為4.78%，礦樣中磁鐵礦自然單體解離度高，半自型－他型顆粒，有15%的磁鐵礦有不同程度的赤鐵礦化，褐鐵礦占鐵礦物的1%，脈石礦物結晶度好。
（二）此海濱鐵砂礦屬于易選礦石，在磨礦細度-0.074mm占80.0%，1次粗選、1次精選磁場強度分別為125.0kA/m，111.5kA/m時，可以獲得產率45.00%，TFe品位58.04%，回收率86.27%的鐵精礦，鐵精礦中TiO2含量9.20%，TiO2回收率87.00%。
（三）本項目的研究結果為此類海濱鐵砂礦資源的開發提供了可靠的依據。
豫暉機械——
碎石生產線：http://www.my45666.com
錳礦選礦設備：http://www.yhxksb.com
聯系電話:13803857310
