60×100mm迷你型顎式破碎機的傳動和其工作原理
昨天，我們講了關于60×100mm迷你型顎式破碎機的結構和技術參數，就有客戶咨詢該型號顎式破碎機的傳動及其工作原理與普通顎式破碎機有何不同，今天我們就這個問題向來自廣東的王先生及所有破碎機的用戶講解下。

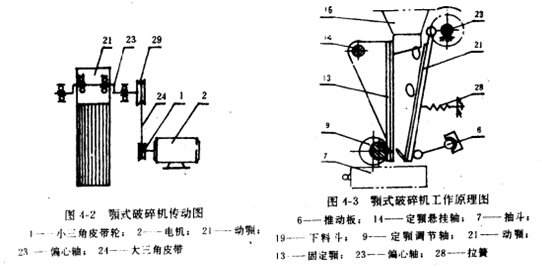

上圖是該型號顎式破碎機的傳動和其工作原理簡圖。該破碎機與普通顎式破碎機的工作原理并沒有多大的區別。同普通破碎機一樣，在工作時，活動鄂板對固定顎板做周期性的往復運動，時而靠近，時而離開。被破碎的物料則由下料斗加入，當動顎板靠近固定顎板時，物料在兩顎板之間被破碎，當離開時，已破碎的物料，在重力的作用下自由落到破碎機下部的抽斗里。要想調節排料粒度大小，只需改變手柄在扇形盤的位置（見上節資訊的顎式破碎機結構圖），就可改變固定顎板對活動鄂板在排料口的尺寸。
這種類型的顎式破碎機由于活動鄂板頂部直接掛在偏心軸上，其底部由推力板支撐，當偏心軸轉動時，直接帶動了活動鄂板，因此活動鄂板上部的運動軌跡近似圓形，動顎底部因受推力板的約束運動軌跡為圓弧形，中部為橢形。動顎板的這種運動軌跡，物料除受到壓碎，劈碎作用外還受到研磨作用，所以減少片狀產品，促進了破碎腔排料，提高了生產效率。
以上就是該類型顎式破碎機的工作原理及其傳動。如果你還有什么不清楚的地方，皆可咨詢在線客服人員，河南豫暉礦山機械有限公司全體員工祝你萬事如意！
