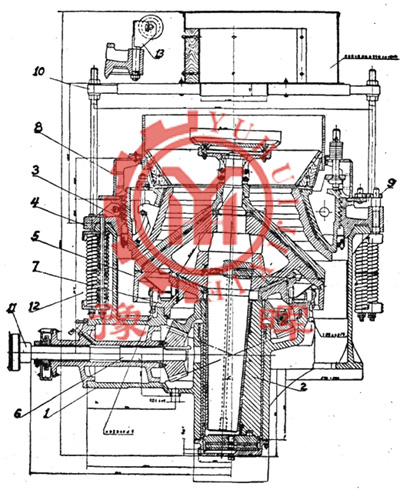

此類碎石機的構造如圖所示：

        在碎石機基礎上的鋼質底座1的當中有圓筒形的中空凸出體，其上裝置青銅套。在青銅套中，活動的裝置在一個具有偏心空的軸套2，此軸套的上端緊接著傘形齒輪，有齒輪的轉動，使軸套在凸出題的青銅套中旋轉。此具有偏心孔的套的底部亦支持在軸套上，碎石機的主軸底部插入2中。在2的內腔中也裝有青銅套。主軸的中部裝有內椎體5，錐體的底部是凸出的球面。主軸、內椎體及所有安裝在椎體上的零件都由凸出球面支撐在凹形球面軸瓦上，軸瓦裝在鋼質盤上，鋼盤將在作用力傳至碎石機的機體上，鋼支持環4在碎石機的上部。支持環的內表面有大的鋸齒螺紋，用意結合調整外錐體3的高度（控制出料大小）。外錐體的表面裝有護板。支持環4的周圍有孔，由這些孔裝入螺栓，在螺栓外面裝有以彈簧12與機座相連。
        在支持環4上還安裝有外罩和進料箱，主軸頂端上裝有供料盤，在供料盤和內椎體之間的軸上有防護用的圓筒，圓筒是用螺栓和軸聯結的。
        碎石機的運轉是水平傳動軸6端上小傘齒輪轉動具有偏心孔套上面的大傘齒輪使主軸與內椎體作錐面運動。傳動軸6借聯軸器11與電動機直聯。
