在之前的兩篇文章中，講述到關于顎式碎石機活動夾板的運動軌跡、活動夾板懸軸的位置，今天主要分析關于顎式碎石機中果凍夾板機構的構造情況，深入了解顎式碎石機，才能選購選到稱心如意的碎石設備。在碎石機的行業中，使用較普遍的是裝有偏心軸轉動的較薄連桿機構的顎式碎石機：

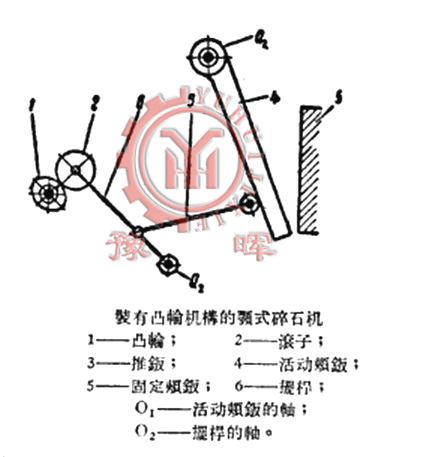

        另一種變相的結構情況是凸輸機構，如圖所示，一般說來，裝有簡單擺動式活動夾板的碎石機，才裝有凸輸機構。當碎石機的主軸和裝在主軸上的對稱橢圓形凸輸1轉一次時，活動夾板作二次全擺動。沿著凸輸滾動的，并且使杠桿6對著定軸Q2擺動的滾子2動了起來，再靠了推板3，使活動夾板4對著軸Q1擺動起來。

        碎石機凸輸機構中滾子和凸輸的工作表面磨損得很快；修復時既費時又耗去高級鋼料。故爾裝有凸輸機構的碎石機，比裝有鉸鏈——連桿機構的碎石機，要不合適些；而前者的出品數量是極有限的。
        這些碎石機的生產率，一般不超過5-8立方公尺/小時（軋得的成品）。
